من به عنوان تامین کننده پمپ های استخراج شن و ماسه، اهمیت خواندن و درک منحنی عملکرد این پمپ ها را درک می کنم. منحنی عملکرد یک نمایش گرافیکی از رابطه بین نرخ جریان، هد، توان و راندمان یک پمپ است. این اطلاعات ارزشمندی را ارائه می دهد که می تواند به کاربران کمک کند پمپ مناسب را برای کاربرد خاص خود انتخاب کنند، آن را به طور موثر کار کنند و هر گونه مشکلی را که ممکن است ایجاد شود عیب یابی کنند. در این پست وبلاگ، من شما را از طریق فرآیند خواندن و درک منحنی عملکرد یک پمپ استخراج شن و ماسه راهنمایی می کنم.
منحنی عملکرد چیست؟
منحنی عملکرد نموداری است که نشان می دهد پمپ در شرایط کاری مختلف چگونه عمل می کند. معمولاً نرخ جریان (معمولاً بر حسب متر مکعب در ساعت یا گالن در دقیقه) در محور x و هد (بر حسب متر یا فوت) در محور y ترسیم می شود. سر نشان دهنده انرژی است که پمپ به سیال اضافه می کند، که برای غلبه بر تلفات اصطکاک در سیستم لوله کشی و بالا بردن سیال تا ارتفاع معینی استفاده می شود.
علاوه بر نرخ جریان و هد، منحنیهای عملکرد ممکن است شامل خطوطی برای مصرف انرژی (بر حسب کیلووات یا اسب بخار) و بازده (به عنوان درصد) باشد. این خطوط اضافی دید جامع تری از ویژگی های عملکرد پمپ ارائه می دهند.
عناصر کلیدی منحنی عملکرد پمپ معدن شن و ماسه
نرخ جریان
دبی حجم سیالی است که پمپ می تواند در واحد زمان در سیستم حرکت کند. این یکی از مهمترین پارامترها هنگام انتخاب پمپ استخراج شن و ماسه است. دبی مورد نیاز برای عملیات استخراج شن و ماسه به عواملی مانند وسعت منطقه معدن، مقدار شن و ماسه قابل حمل و میزان تولید مورد نظر بستگی دارد.
در منحنی عملکرد، نرخ جریان در محور افقی نشان داده شده است. با حرکت از چپ به راست روی منحنی، سرعت جریان افزایش می یابد.
سر
هد ارتفاعی است که پمپ می تواند سیال را بلند کند یا فشاری که می تواند ایجاد کند. در کاربردهای استخراج شن و ماسه، از هد برای غلبه بر تلفات اصطکاک در لولهها، شیرها و سایر اجزای سیستم و همچنین برای بالا بردن آب مملو از ماسه تا نقطه تخلیه مورد نظر استفاده میشود.
سر بر روی محور عمودی منحنی عملکرد رسم شده است. با افزایش سرعت جریان، هد معمولاً کاهش می یابد. این به این دلیل است که با عبور سیال بیشتر از پمپ، تلفات اصطکاک بیشتری در سیستم ایجاد می شود که باعث کاهش هد موجود می شود.
مصرف برق
مصرف برق مقدار انرژی است که پمپ برای کارکردن نیاز دارد. این یک ملاحظات مهم برای هزینه - اثربخشی و بهره وری انرژی است. در منحنی عملکرد، مصرف برق معمولاً با یک خط جداگانه نشان داده می شود. با افزایش دبی و هد، مصرف برق پمپ نیز افزایش می یابد.
کارایی
راندمان نسبت توان مفید خروجی پمپ به توان ورودی است. این نشان می دهد که پمپ چقدر انرژی الکتریکی یا مکانیکی را به انرژی هیدرولیک تبدیل می کند. منحنی راندمان در نمودار عملکرد، کارایی پمپ را در دبی های مختلف نشان می دهد. نقطه حداکثر راندمان بهترین نقطه کارایی (BEP) نامیده می شود. برای به حداقل رساندن مصرف انرژی و افزایش طول عمر پمپ، کارکردن پمپ در نقطه BEP یا نزدیک آن توصیه می شود.
خواندن منحنی عملکرد
بیایید نگاهی دقیق تر به نحوه خواندن منحنی عملکرد پمپ استخراج شن و ماسه بیندازیم.
-
نرخ جریان و هد مورد نیاز را تعیین کنید: ابتدا باید دبی و هد مورد نیاز برای عملیات استخراج شن و ماسه خود را تعیین کنید. این می تواند بر اساس نیازهای خاص پروژه شما، مانند حجم شن و ماسه مورد استخراج، فاصله خط لوله، و اختلاف ارتفاع بین نقاط مکش و تخلیه محاسبه شود.
-
نقطه مورد نیاز روی منحنی را پیدا کنید: هنگامی که دبی و هد مورد نیاز را تعیین کردید، نقطه مربوطه را در منحنی عملکرد پیدا کنید. اگر نقطه در منحنی قرار گیرد، به این معنی است که پمپ می تواند نیازهای شما را برآورده کند. اگر نقطه بالاتر از منحنی باشد، پمپ ممکن است نتواند هد مورد نیاز را با دبی مشخص شده تامین کند. اگر نقطه زیر منحنی باشد، پمپ ممکن است برای کاربرد شما بزرگتر باشد.
-
مصرف برق و راندمان را بررسی کنید: در دبی و هد مورد نیاز، مصرف برق و راندمان پمپ را بررسی کنید. شما می خواهید پمپی را انتخاب کنید که مصرف برق معقولی داشته باشد و برای حداکثر کارایی در نقطه BEP یا نزدیک به آن کار کند.
-
منحنی سیستم را در نظر بگیرید: منحنی عملکرد پمپ تنها یک قسمت از معادله است. شما همچنین باید منحنی سیستم را در نظر بگیرید که نشان دهنده رابطه بین دبی و هد مورد نیاز سیستم لوله کشی است. تقاطع منحنی عملکرد پمپ و منحنی سیستم، نقطه عملکرد واقعی پمپ را در سیستم تعیین می کند.
تفسیر منحنی عملکرد برای کاربردهای استخراج شن و ماسه
در کاربردهای استخراج شن و ماسه، هنگام تفسیر منحنی عملکرد، ملاحظات خاصی وجود دارد.
-
مقاومت در برابر سایش: آب مملو از ماسه می تواند باعث ساییدگی قابل توجهی در اجزای پمپ شود. هنگام انتخاب یک پمپ استخراج شن و ماسه، به دنبال پمپی با منحنی عملکرد باشید که عملکرد پایدار را در طیف وسیعی از نرخهای جریان نشان میدهد. این می تواند اطمینان حاصل شود که پمپ می تواند تغییرات در غلظت ماسه و سرعت جریان را بدون تجربه سایش بیش از حد تحمل کند.
-
ظرفیت جابجایی جامد: پمپ باید بتواند ذرات جامد موجود در آب مملو از ماسه را بدون گرفتگی تحمل کند. منحنی عملکرد ممکن است به طور مستقیم ظرفیت جابجایی جامد را نشان ندهد، اما میتوانید به دنبال پمپهایی باشید که بهطور خاص برای استخراج شن و ماسه طراحی شدهاند و به حمل جامد قابل اعتماد شهرت دارند.
-
انعطاف پذیری سیستم: عملیات استخراج شن و ماسه ممکن است به پمپ نیاز داشته باشد که با دبی و هدهای مختلف بسته به شرایط معدن کار کند. پمپی با منحنی عملکردی که از نظر سرعت جریان و هد انعطاف پذیری را ارائه می دهد، می تواند برای این کاربردهای دینامیکی مناسب تر باشد.
محصولات مرتبط

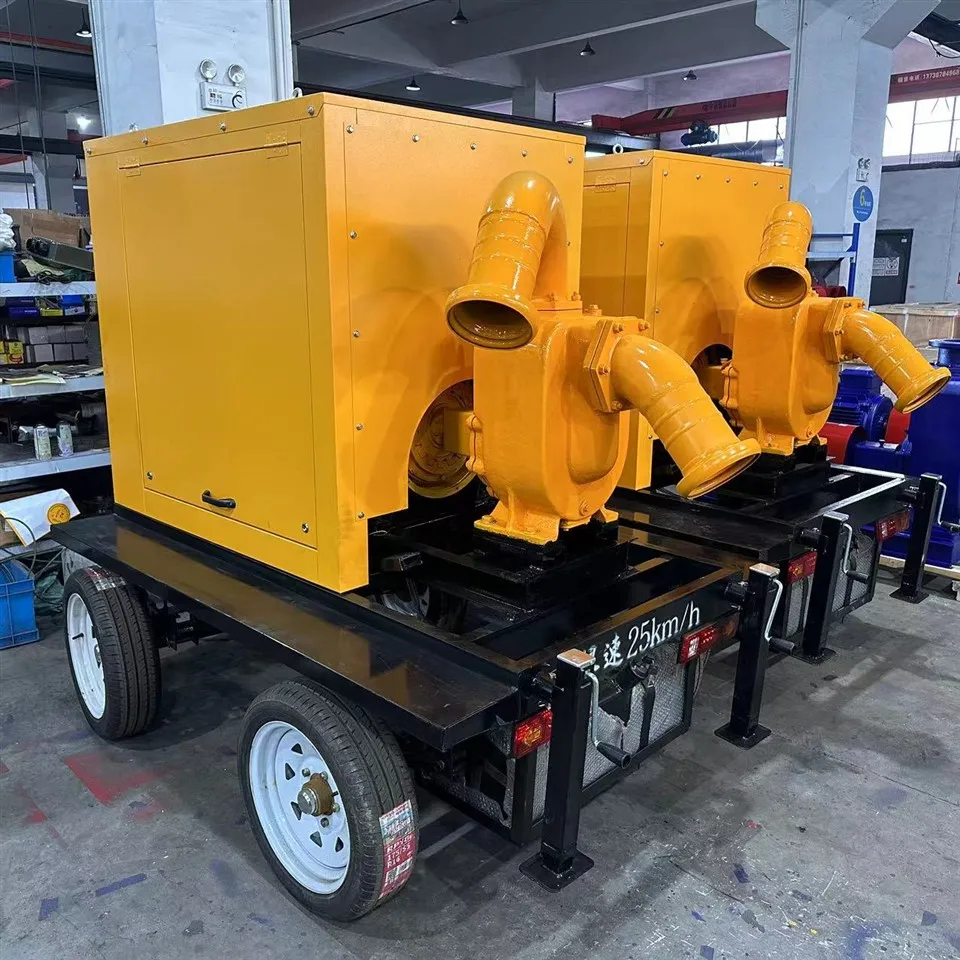

ما به عنوان یک تامین کننده پمپ استخراج شن و ماسه، طیف وسیعی از پمپ های دیگر را نیز ارائه می دهیم که ممکن است برای کاربردهای مختلف مناسب باشند. مثلا ماپمپ آب دیزل سنگین 6 اینچ خروجی 200 متر مکعب در ساعتیک گزینه قدرتمند و قابل اعتماد برای انتقال آب در صنایع مختلف است. ماپمپ خود پرایمینگ با کمک خلاءبرای کاربردهایی که نیاز به بتونه کاری خودکار دارند ایده آل است. و ماپمپ فاضلاب 8 اینچی خود پرایمینگ با تریلربرای جابجایی فاضلاب و سایر مایعات زباله طراحی شده است.
نتیجه گیری
خواندن و درک منحنی عملکرد یک پمپ استخراج شن و ماسه برای انتخاب پمپ مناسب برای کاربرد شما، کارآمد بودن آن و اطمینان از قابلیت اطمینان طولانی مدت آن ضروری است. با تجزیه و تحلیل دقیق نرخ جریان، هد، مصرف انرژی و راندمان در منحنی عملکرد، می توانید تصمیم آگاهانه ای بگیرید که نیازهای خاص عملیات استخراج شن و ماسه شما را برآورده می کند.
اگر در مورد پمپ های معدن شن و ماسه سوالی دارید یا برای انتخاب پمپ مناسب برای پروژه خود به کمک نیاز دارید، لطفا با ما تماس بگیرید. ما اینجا هستیم تا مشاوره حرفه ای و محصولات با کیفیت را به شما ارائه دهیم.
مراجع
- Pump Handbook, Karassik, IJ, Messina, JP, Cooper, PT, & Heald, CC
- پمپ های گریز از مرکز: طراحی و کاربرد، Stepanoff، AJ
