اجزای یک واحد قدرت موتور دیزل چیست؟

واحد قدرت موتور دیزل قطعه ای پیچیده و پیچیده از ماشین آلات است که نقش مهمی در صنایع مختلف از جمله حمل و نقل، تولید برق و کاربردهای صنعتی ایفا می کند. به عنوان تامین کننده پیشرو ازواحد قدرت موتور دیزل، من این افتخار را داشته ام که از نزدیک با این دستگاه های قابل توجه کار کنم. در این وبلاگ، به اجزای کلیدی یک واحد قدرت موتور دیزل می پردازیم و درک می کنیم که چگونه آنها با هم کار می کنند تا قدرت قابل اعتماد و کارآمد را ارائه دهند.

1. موتور دیزل

قلب هر واحد قدرت موتور دیزل، البته خود موتور دیزل است. موتورهای دیزلی موتورهای احتراق داخلی هستند که بر اساس اصل چرخه دیزل کار می کنند. آنها به دلیل راندمان بالا، دوام و گشتاور خروجی خود شناخته می شوند.

بلوک سیلندر

بلوک سیلندر پایه و اساس موتور است. سیلندرها را در خود جای می دهد، جایی که فرآیند احتراق در آن انجام می شود. سیلندرها معمولاً از چدن یا آلیاژ آلومینیوم ساخته می شوند که استحکام لازم و خواص اتلاف حرارت را فراهم می کند. تعداد سیلندرها بسته به اندازه و کاربرد موتور می تواند از 1 تا 20 یا بیشتر متغیر باشد. به عنوان مثال، موتورهای دیزلی کوچک مورد استفاده در ژنراتورها ممکن است 1 تا 4 سیلندر داشته باشند، در حالی که موتورهای بزرگ دریایی می توانند بیش از 20 سیلندر داشته باشند.

پیستون ها و میله های اتصال

پیستون ها اجزای استوانه ای هستند که در داخل سیلندرها به سمت بالا و پایین حرکت می کنند. آنها از طریق میله های اتصال به میل لنگ متصل می شوند. حرکت رفت و برگشتی پیستون ها توسط میل لنگ به حرکت چرخشی تبدیل می شود. پیستون ها معمولاً از آلیاژ آلومینیوم ساخته می شوند که سبک وزن بوده و خواص انتقال حرارت خوبی دارد. میله های اتصال معمولاً از فولاد آهنگری برای استحکام بالا ساخته می شوند.

میل لنگ

میل لنگ جزء حیاتی است که حرکت خطی پیستون ها را به حرکت دورانی تبدیل می کند. برای اطمینان از عملکرد روان، توسط یاتاقان های اصلی و وزنه های تعادل پشتیبانی می شود. طراحی میل لنگ به دقت مهندسی شده است تا نیروهای ایجاد شده توسط پیستون ها و میله های اتصال را متعادل کند. فولاد با کیفیت بالا در ساخت میل لنگ برای تحمل تنش ها و بارهای بالا استفاده می شود.

میل بادامک

میل بادامک وظیفه کنترل باز و بسته شدن سوپاپ های موتور را بر عهده دارد. توسط میل لنگ از طریق تسمه یا زنجیر تایم هدایت می شود. میل بادامک دارای لوب هایی است که به بالابرهای سوپاپ فشار وارد می کند که به نوبه خود دریچه های ورودی و خروجی را در زمان های مناسب باز و بسته می کنند. این تضمین می کند که موتور هوای تازه را می گیرد و گازهای خروجی را به طور موثر دفع می کند.

2. سیستم سوخت

سیستم سوخت رسانی مسئول رساندن مقدار مناسب سوخت دیزل به موتور در زمان و فشار صحیح است.

مخزن سوخت

مخزن سوخت سوخت دیزل را ذخیره می کند. معمولاً از فولاد یا پلاستیک ساخته می شود و ظرفیت آن از چند لیتر برای موتورهای کوچک تا چندین هزار لیتر برای موتورهای صنعتی بزرگ متغیر است. مخزن سوخت مجهز به یک نشانگر سوخت برای نشان دادن سطح سوخت است.

پمپ سوخت

پمپ بنزین سوخت را از باک گرفته و با فشار بالا به انژکتورهای سوخت می رساند. پمپ های سوخت انواع مختلفی دارند، از جمله پمپ های مکانیکی و الکترونیکی. پمپ های سوخت مکانیکی توسط موتور به حرکت در می آیند، در حالی که پمپ های الکترونیکی توسط واحد کنترل الکترونیکی موتور (ECU) کنترل می شوند.

انژکتورهای سوخت

انژکتورهای سوخت اجزای مهندسی دقیقی هستند که سوخت دیزل را به داخل محفظه احتراق در یک غبار ریز می پاشند. این امر احتراق موثر سوخت را تضمین می کند. انژکتورهای سوخت توسط ECU کنترل می شوند که بر اساس پارامترهای مختلف موتور مانند دور موتور، بار و دما، میزان سوخت را برای تزریق تعیین می کند.

3. سیستم ورودی هوا

سیستم ورودی هوا وظیفه تامین هوای تمیز موتور را برای احتراق بر عهده دارد.

فیلتر هوا

فیلتر هوا اولین خط دفاعی در سیستم ورودی هوا است. گرد و غبار، خاک و سایر آلاینده ها را از هوای ورودی پاک می کند. فیلتر هوای تمیز برای عملکرد صحیح موتور ضروری است، زیرا هوای کثیف می تواند باعث سایش زودرس و آسیب به اجزای موتور شود.

توربوشارژر (اختیاری)

بسیاری از موتورهای دیزل مدرن مجهز به توربوشارژر هستند. توربوشارژر یک دستگاه القایی اجباری است که از گازهای خروجی برای به حرکت درآوردن توربین استفاده می کند که به نوبه خود هوای ورودی را فشرده می کند. این مقدار هوای قابل عرضه به موتور را افزایش می دهد و به موتور اجازه می دهد سوخت بیشتری بسوزاند و قدرت بیشتری تولید کند. توربوشارژرها می توانند عملکرد و کارایی موتور را به میزان قابل توجهی بهبود بخشند.

4. سیستم اگزوز

سیستم اگزوز وظیفه حذف گازهای خروجی از موتور و کاهش صدای تولید شده توسط موتور را بر عهده دارد.

منیفولد اگزوز

منیفولد اگزوز گازهای خروجی را از سیلندرها جمع آوری کرده و به لوله اگزوز هدایت می کند. معمولاً از چدن یا فولاد ضد زنگ ساخته می شود تا در برابر دمای بالای گازهای خروجی مقاومت کند.

مبدل کاتالیزوری (اختیاری)

در برخی از موتورهای دیزل، مبدل کاتالیزوری برای کاهش انتشار آلاینده های مضر مانند اکسیدهای نیتروژن (NOx)، مونوکسید کربن (CO) و ذرات معلق (PM) استفاده می شود. مبدل کاتالیزوری از یک کاتالیزور برای تبدیل این آلاینده ها به مواد کمتر مضر استفاده می کند.

صدا خفه کن

صدا خفه کن برای کاهش صدای تولید شده توسط موتور طراحی شده است. از مجموعه ای از محفظه ها و بافل ها برای جذب و انعکاس امواج صوتی تولید شده توسط گازهای خروجی استفاده می کند.

5. سیستم خنک کننده

سیستم خنک کننده مسئول حفظ دمای کارکرد موتور در محدوده ایمن است.

رادیاتور

رادیاتور جزء اصلی سیستم خنک کننده است. این از مجموعه ای از لوله ها و باله ها ساخته شده است که به مایع خنک کننده اجازه می دهد تا گرما را به هوای اطراف منتقل کند. مایع خنک‌کننده که معمولاً مخلوطی از آب و ضدیخ است، در موتور به گردش در می‌آید و گرمای تولید شده توسط فرآیند احتراق را جذب می‌کند.

پمپ آب

پمپ آب وظیفه گردش مایع خنک کننده را از طریق موتور و رادیاتور بر عهده دارد. توسط میل لنگ موتور هدایت می شود و جریان ثابت مایع خنک کننده را برای حفظ دمای موتور تضمین می کند.

ترموستات

ترموستات یک شیر حساس به دما است که جریان مایع خنک کننده را از طریق رادیاتور کنترل می کند. وقتی موتور سرد است، ترموستات بسته می‌شود و به مایع خنک‌کننده اجازه می‌دهد فقط در موتور به گردش درآید تا سریع گرم شود. هنگامی که موتور به دمای کار می رسد، ترموستات باز می شود و به مایع خنک کننده اجازه می دهد تا برای خنک شدن از رادیاتور عبور کند.

6. سیستم روغن کاری

سیستم روانکاری وظیفه کاهش اصطکاک و سایش بین قطعات متحرک موتور را بر عهده دارد.

تابه روغن

مخزن روغن در پایین موتور قرار دارد و روغن موتور را ذخیره می کند. دارای دریچه تخلیه برای تعویض آسان روغن.

پمپ روغن

پمپ روغن وظیفه گردش روغن در موتور را بر عهده دارد. روغن را از تابه روغن می کشد و به اجزای مختلف موتور مانند یاتاقان ها، پیستون ها و میل بادامک می رساند.

فیلتر روغن

فیلتر روغن آلودگی ها و زباله ها را از روغن موتور پاک می کند. فیلتر روغن تمیز برای حفظ اثربخشی سیستم روانکاری و محافظت از موتور در برابر آسیب ضروری است.

7. سیستم برق

سیستم الکتریکی نیروی لازم برای راه اندازی موتور و کارکرد اجزای مختلف الکتریکی واحد قدرت را فراهم می کند.

باتری

باتری انرژی الکتریکی را ذخیره می کند و نیروی لازم برای راه اندازی موتور را فراهم می کند. همچنین هنگامی که موتور کار نمی کند، لوازم جانبی الکتریکی را تامین می کند.

موتور استارت

موتور استارت برای چرخاندن موتور و شروع فرآیند احتراق استفاده می شود. هنگامی که کلید احتراق چرخانده می شود، موتور استارت با فلایویل درگیر می شود و میل لنگ را می چرخاند تا موتور روشن شود.

دینام

دینام توسط میل لنگ موتور به حرکت در می آید و نیروی الکتریکی برای شارژ مجدد باتری و تغذیه سیستم الکتریکی در حین کار موتور تولید می کند.

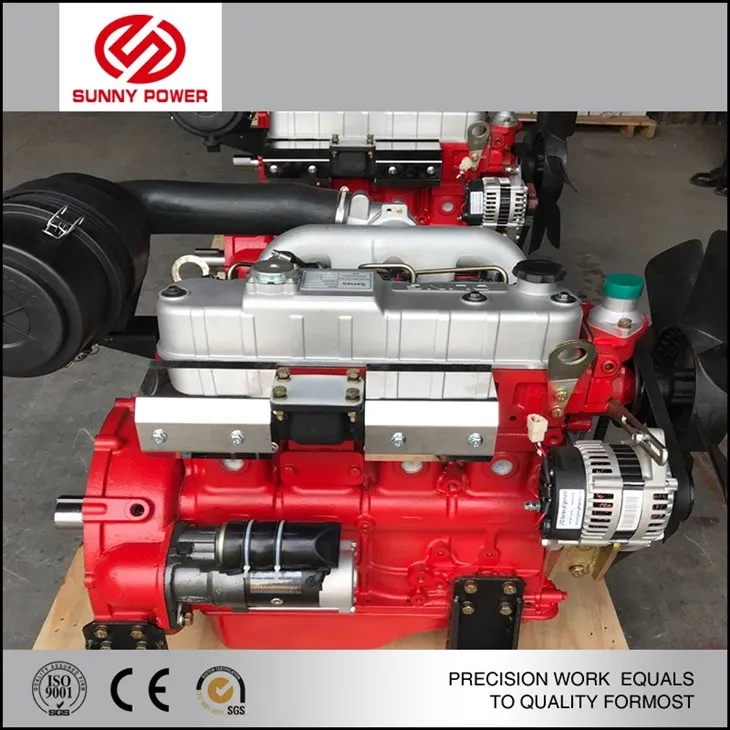

ما به عنوان یک تامین کننده پیشرو در واحدهای قدرت موتور دیزل، طیف گسترده ای ازتولید موتور دیزلوموتور دیزل چند کارهبرای رفع نیازهای متنوع مشتریانمان. محصولات ما به دلیل کیفیت بالا، قابلیت اطمینان و کارایی شناخته شده هستند.

اگر شما به دنبال واحد قدرت موتور دیزل هستید، از شما دعوت می کنیم برای اطلاعات بیشتر و بحث در مورد نیازهای خاص خود با ما تماس بگیرید. تیم کارشناسان ما آماده کمک به شما در یافتن راه حل مناسب برای برنامه شما هستند.

مراجع

• هیوود، جی بی (1988). اصول موتور احتراق داخلی مک گراو - هیل.
• کرولا، دی (2001). دینامیک خودرو: تئوری و کاربرد. انجمن مهندسین خودرو.
• تیلور، سی اف (1985). موتور احتراق داخلی در تئوری و عمل. مطبوعات MIT.
