من به عنوان تأمین کننده پمپ های خود در چیدن پیاز خشک ، اغلب در مورد مؤلفه های مختلف این پمپ ها و کارکردهای آنها با پرس و جو از مشتریان روبرو می شوم. یکی از مؤلفه هایی که اغلب در بحث مطالب مطرح می شود ، شیر چک است. در این پست وبلاگ ، من به عملکرد دریچه چک در یک پمپ خودی خود خشک می پردازم ، اهمیت آن و چگونگی کمک به عملکرد کلی پمپ را توضیح می دهم.
درک پمپ های خود در خودی خشک کن
قبل از اینکه در مورد نقش شیر چک بحث کنیم ، بیایید به طور خلاصه بفهمیم پمپ خودی خود خشک چیست. یک پمپ خودی خود را خشک کرده است تا بتواند بدون نیاز به تجهیزات اولیه چیدن برگشتی خود را برتر کند. این بدان معنی است که می تواند در هوا بکشد و خلاء ایجاد کند تا مایع را به داخل محفظه پمپ بلند کند ، حتی اگر پمپ در ابتدا با مایع پر نشود. این پمپ ها معمولاً در برنامه هایی که منبع مایع زیر سطح پمپ است ، مانند سیستم های فاضلاب ، آبیاری کشاورزی و زهکشی صنعتی استفاده می شود.
نقش شیر چک
شیر چک یک مؤلفه مهم در یک پمپ خودی خود خشک است و چندین کارکرد مهم را ارائه می دهد که برای عملکرد مناسب پمپ ضروری است.
1. جلوگیری از جریان برگشتی
یکی از کارکردهای اصلی شیر چک ، جلوگیری از جریان برگشتی مایع پس از پمپ شدن در خط تخلیه است. هنگامی که پمپ در حال کار است ، یک دیفرانسیل فشار ایجاد می کند که مایع را مجبور می کند از سمت مکش به سمت تخلیه جریان یابد. بدون شیر چک ، مایع می تواند هنگام متوقف شدن پمپ یا کاهش فشار در خط تخلیه ، به داخل محفظه پمپ برگردد. این جریان برگشتی می تواند چندین مشکل از جمله از بین رفتن نخست ، آسیب به پروانه پمپ و کاهش کارایی ایجاد کند.
شیر چک اجازه می دهد تا مایع تنها در یک جهت ، از سمت مکش تا سمت تخلیه جریان یابد. هنگامی که پمپ کار می کند ، فشار مایع که از طریق دریچه جریان می یابد ، آن را باز نگه می دارد و اجازه می دهد تا مایع از آن عبور کند. هنگامی که پمپ متوقف می شود ، فشار روی سمت تخلیه دریچه افت می کند و شیر به طور خودکار بسته می شود و از بازگشت مایع به داخل پمپ جلوگیری می شود.
2. حفظ نخست
یکی دیگر از کارکردهای مهم شیر چک ، کمک به حفظ نخست پمپ است. نخست به وجود مایع در خط پمپ و خط مکش اشاره دارد که برای ایجاد پمپ برای ایجاد خلاء و بلند کردن مایع ضروری است. هنگامی که پمپ در ابتدا شروع شد ، برای ایجاد خلاء ، باید از خط مکش هوا بیرون بیاید. پس از ایجاد خلاء ، مایع به داخل محفظه پمپ کشیده می شود.
شیر چک با جلوگیری از بازگشت هوا به خط مکش پس از کشش مایع به داخل پمپ ، نقش مهمی در این فرآیند دارد. این به حفظ خلاء کمک می کند و اطمینان می دهد که پمپ می تواند به بلند کردن مایع ادامه دهد. بدون شیر چک ، هوا می تواند به خط مکش برگردد ، خلاء را بشکند و باعث از بین رفتن پمپ شود.
3. محافظت از پمپ
شیر چک همچنین به محافظت از پمپ در برابر آسیب کمک می کند. هنگامی که پمپ به طور ناگهانی متوقف می شود ، مانند در صورت قطع برق یا خرابی پمپ ، تغییر ناگهانی فشار می تواند باعث ایجاد چکش آب شود ، که یک موج شوک است که می تواند به پمپ و سیستم لوله کشی آسیب برساند. شیر چک با بسته شدن سریع و جلوگیری از جریان عقب مایع ، به جلوگیری از چکش آب کمک می کند و این باعث افزایش فشار و محافظت از پمپ در برابر آسیب می شود.
انواع دریچه های چک که در پمپ های خودی خودی خشک استفاده می شود
انواع مختلفی از دریچه های چک وجود دارد که می تواند در پمپ های خودی خود را خشک کند ، هر کدام دارای مزایا و معایب خاص خود هستند.
1 شیرهای بررسی نوسان
دریچه های چک نوسان یکی از متداول ترین انواع دریچه های چک در پمپ های خود در خودی خشک است. آنها از دیسک تشکیل شده اند که در قسمت بالا آویزان است و نوسانات باز می شود تا مایع از بین برود. هنگامی که جریان مایع متوقف می شود یا معکوس می شود ، نوسانات دیسک تحت نیروی گرانش و فشار مایع در سمت تخلیه بسته می شود.
دریچه های چک نوسان در طراحی ساده و نسبتاً ارزان هستند. آنها همچنین برای طیف گسترده ای از برنامه ها مناسب هستند و می توانند سرعت جریان بالایی را تحمل کنند. با این حال ، اگر خیلی سریع بسته شود ، آنها می توانند مستعد چکش آب باشند و ممکن است نیاز به نگهداری دوره ای داشته باشند تا اطمینان حاصل شود که مکانیسم لولا به درستی کار می کند.
2. شیرهای چک توپ
دریچه های چک توپ برای کنترل جریان مایع از یک توپ استفاده می کنند. هنگامی که مایع در جهت صحیح جاری می شود ، توپ به سمت آن فشار می یابد و اجازه می دهد تا مایع از آن عبور کند. هنگامی که جریان متوقف می شود یا معکوس می شود ، توپ به داخل صندلی فشار می یابد و شیر را می بندد.
دریچه های چک توپ جمع و جور و سبک هستند و باعث می شوند آنها برای برنامه هایی که فضای محدود است مناسب باشد. آنها همچنین نسبت به شیرهای چک نوسان کمتر مستعد ابتلا به چکش هستند زیرا توپ می تواند آزادتر حرکت کند. با این حال ، آنها ممکن است برای برنامه های دارای سرعت جریان زیاد یا مایعات چسبناک مناسب نباشند ، زیرا توپ می تواند در صندلی گیر بیفتد.
دیافراگم شیرهای بررسی
شیرهای بررسی دیافراگم برای کنترل جریان مایع از یک دیافراگم انعطاف پذیر استفاده می کنند. هنگامی که مایع در جهت صحیح جریان می یابد ، دیافراگم خم می شود تا مایع از آن عبور کند. هنگامی که جریان متوقف می شود یا معکوس می شود ، دیافراگم به موقعیت اصلی خود باز می گردد و شیر را می بندد.
شیرهای چک دیافراگم برای برنامه هایی که در آن مهر و موم تنگ لازم است مناسب هستند ، زیرا دیافراگم می تواند یک خاموش کردن مثبت را فراهم کند. آنها همچنین در برابر خوردگی مقاوم هستند و می توانند طیف گسترده ای از دما و فشارها را تحمل کنند. با این حال ، آنها ممکن است گران تر از سایر انواع دریچه های چک باشند و ممکن است نیاز به تعویض دوره ای دیافراگم داشته باشند.
اهمیت انتخاب شیر مناسب چک
انتخاب دریچه چک مناسب برای پمپ خودی خود خشک برای اطمینان از عملکرد و کارآیی مناسب پمپ بسیار مهم است. هنگام انتخاب شیر چک ، چندین عامل باید در نظر گرفته شود ، از جمله نوع مایع پمپ شده ، سرعت جریان ، فشار و دما.
به عنوان مثال ، اگر مایع پمپ شده چسبناک باشد یا حاوی مواد جامد باشد ، ممکن است یک شیر چک توپ یا شیر چک دیافراگم مناسب تر از شیر چک نوسان باشد ، زیرا احتمال کمبود آنها مسدود می شود. اگر پمپ با فشار زیاد یا درجه حرارت کار می کند ، یک شیر چک که برای رسیدگی به این شرایط طراحی شده است باید انتخاب شود.
علاوه بر انتخاب نوع مناسب شیر چک ، همچنین اطمینان از اندازه مناسب شیر برای پمپ نیز مهم است. یک شیر چک که بسیار کوچک است می تواند جریان مایع را محدود کرده و راندمان پمپ را کاهش دهد ، در حالی که یک شیر چک که خیلی بزرگ است می تواند گران باشد و ممکن است مهر و موم تنگ را فراهم نکند.
پایان
در نتیجه ، شیر چک یک مؤلفه مهم در یک پمپ خودی خود خشک است و چندین کارکرد مهم را ارائه می دهد که برای عملکرد مناسب پمپ ضروری است. این مانع از جریان عقب می شود ، نخست را حفظ می کند و از پمپ در برابر آسیب محافظت می کند. با درک نقش شیر چک و انتخاب نوع و اندازه مناسب دریچه برای برنامه ، می توانید اطمینان حاصل کنید که پمپ خود آغازگر خشک شما به طور کارآمد و قابل اعتماد عمل می کند.

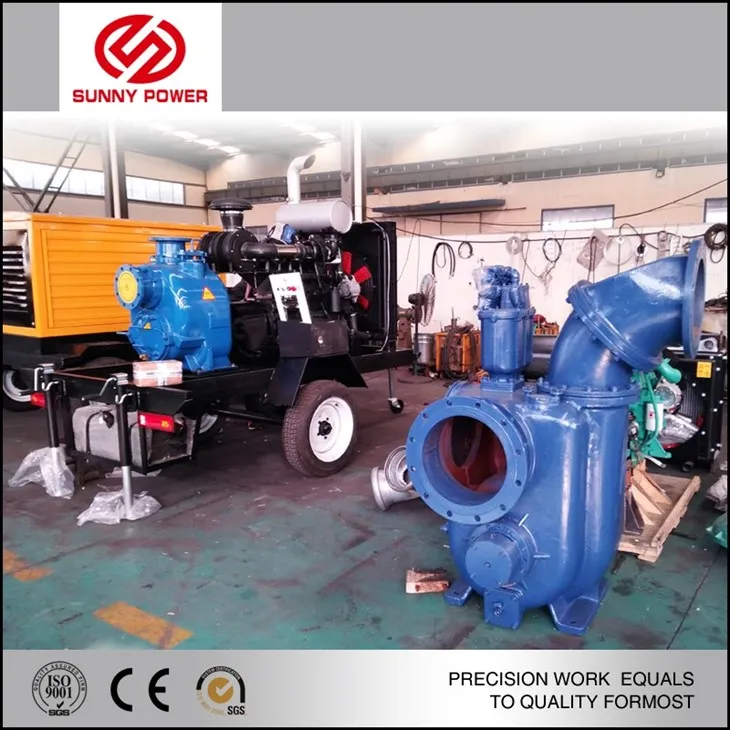

اگر در بازار پمپ خودی خود خشک هستید یا به اطلاعات بیشتری در مورد اجزای این پمپ ها نیاز دارید ، لطفاً با ما تماس بگیرید. ما تأمین کننده پیشرو هستیمپمپ فاضلاب پمپ خودی خودباپمپ فاضلاب خود آغازگروتپمپ آب دفع آب با فشار بالا، و ما تیمی از متخصصان داریم که می توانند به شما در انتخاب پمپ و مؤلفه های مناسب برای نیازهای خاص خود کمک کنند. ما مشتاقانه منتظر بحث در مورد نیازهای شما هستیم و به شما در یافتن بهترین راه حل برای برنامه های پمپاژ خود کمک می کنیم.
منابع
- کتابچه راهنمای پمپ ، چاپ چهارم ، توسط ایگور جی. کاراسیک ، جوزف پی. مسینا ، پل کوپر و چارلز سی.
- مکانیک سیال و دستگاه های هیدرولیک ، توسط RK Bansal
- راهنمای عملی برای انتخاب و اندازه پمپ ، توسط جان آر. پنل
