بررسی اجمالی محصول

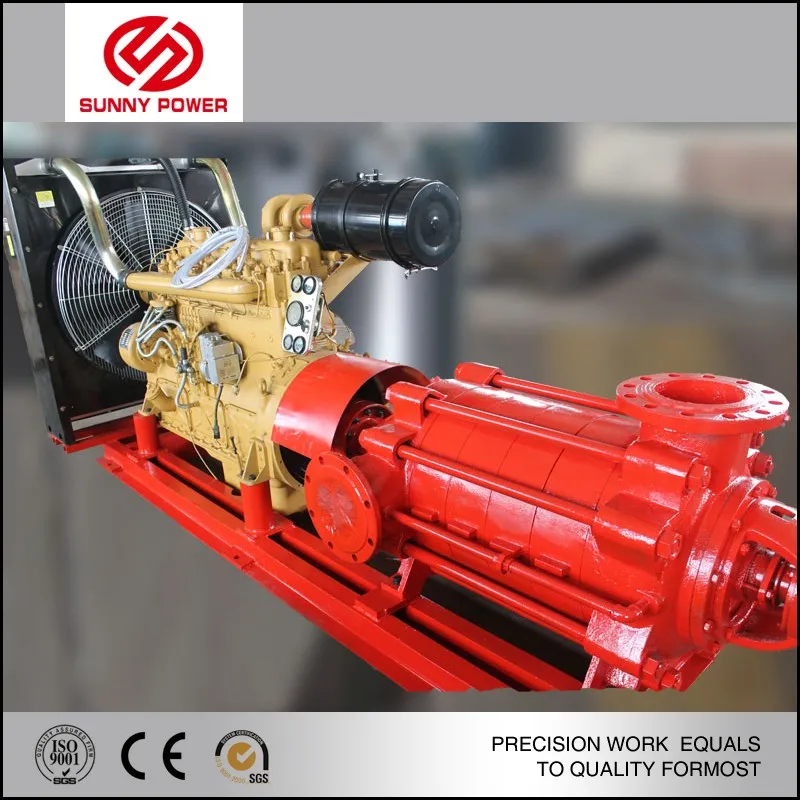

ست پمپ آتش نشانی دیزل سری XBC محصولی مناسب برای حفاظت در برابر آتش و تاسیسات آبپاش در پروژه های ساختمانی با راندمان بالا، عمر مفید و قابلیت اطمینان بالا (بدون خرابی راه اندازی پس از عدم استفاده طولانی مدت).
ست پمپ آتش نشانی دیزل سری XBC می تواند برای انتقال آب تمیز زیر 80 درجه بدون ذرات جامد یا مایعات با خواص فیزیکی و شیمیایی مشابه آب استفاده شود. با توجه به رعایت شرایط حفاظت در برابر آتش، شرایط کاری زندگی و تامین آب تولیدی را نیز در نظر می گیرد. این محصول را می توان برای سیستم تامین آب مستقل آتش نشانی، حفاظت از آتش و سیستم تامین آب مشترک استفاده کرد و همچنین می تواند در ساخت و ساز، مدیریت شهری، صنعت و معدن، تامین آب و زهکشی، کشتی ها، عملیات میدانی و موارد دیگر استفاده شود.

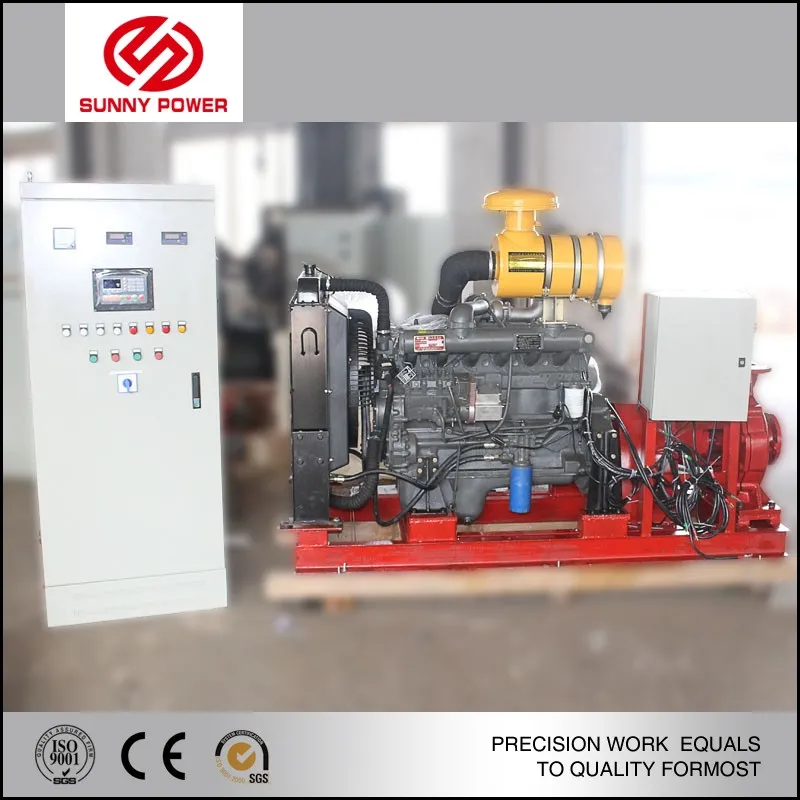

پمپ آتش نشانی دیزل XBC به همراه ابزارآلات برقی و سایر تجهیزات به صورت یک مجموعه کامل، با عملکرد کامل، درجه اتوماسیون بالا، ساختار فشرده، هشدار خطای خودکار و دریافت سیگنال شروع، تکمیل مراحل شروع، نصب می شود و می تواند به سرعت در بار کامل قرار گیرد. عملیات. این واحد را می توان با کمک فنر، مفصل انعطاف پذیر لاستیکی و صدا خفه کن دم در درگاه اگزوز مطابق با تقاضا مجهز کرد. در صورت کمبود سوخت، ولتاژ پایین باتری، دمای بالای روغن روانکار، سرعت بیش از حد و غیره، یک دستگاه هشدار برای اطمینان از روشن شدن موتور دیزل در محیطی با دمای پایین ارائه می شود. کل سیستم ایمن، قابل اعتماد و استفاده آسان است.
ویژگی های اصلی
1. پمپ الکتریکی پمپ اصلی آتش نشانی است و می تواند به طور خودکار با توجه به وضعیت آتش شروع شود.
2. مجهز به یک پمپ فشار ثابت برای حفظ فشار شبکه لوله ثابت.
3. پمپ آتش نشانی موتور دیزل سری XBC یک پمپ آتش نشانی پشتیبان است و هنگامی که منبع تغذیه برای اطفای حریق وجود ندارد به طور خودکار شروع به کار می کند.
4. پمپ موتور دیزل با از کار افتادن الکتروپمپ روشن می شود.
برنامه محصولات
گروه پمپ آتش نشانی موتور دیزل نوع XBC عمدتاً برای تحویل آب تحت فشار در خطوط لوله سیستم حفاظت آتش استفاده می شود. همچنین می توان از آن برای تامین آب صنعتی و شهری و زهکشی، تحویل آب تحت فشار در ساختمان های بلند، تحویل آب از راه دور، گرمایش، حمام، دیگ بخار آب سرد و گرم گردش آب سرد و تهویه مطبوع تحت فشار تحویل آب سیستم تحویل آب و تطبیق تجهیزات استفاده کرد.
ساختار
بدنه پمپ و پوشش پمپ پمپ آتش نشانی موتور دیزل سری XBC از پشت پروانه جدا می شود که معمولاً به آن ساختار بازشو عقب می گویند. مزیت آن این است که تعمیر آن آسان است. در طول تعمیر، بدنه پمپ، خط لوله مکش، خط لوله تخلیه و موتور نیازی به جابجایی ندارند. فقط لازم است قطعه اتصال میانی کوپلینگ را جدا کنید (طول دهید) تا جزء روتور برای تعمیر خارج شود.
محفظه پمپ (یعنی بدنه پمپ و پوشش پمپ) اتاق کار پمپ را تشکیل می دهد. پروانه، شفت و یاتاقان غلتشی روتور پمپ هستند. قطعه پشتیبانی از یاتاقان تعلیق، جزء روتور پمپ را پشتیبانی می کند و یاتاقان نورد نیروهای شعاعی و محوری پمپ را تحمل می کند.
به منظور تعادل نیروی محوری پمپ، اکثر پمپ ها دارای حلقه های آب بندی در جلو و پشت پروانه هستند و یک سوراخ متعادل کننده روی صفحه پوشش عقب پروانه تعبیه شده است. از آنجایی که نیروی محوری برخی از پمپ ها زیاد نیست، هیچ حلقه آب بندی و سوراخ متعادل کننده ای در پشت پروانه در نظر گرفته نشده است.
حلقه آب بندی محوری پمپ از یک غده بسته بندی، یک حلقه بسته بندی و یک بسته بندی برای جلوگیری از ورود هوا یا نشت مقادیر زیاد آب تشکیل شده است. اگر پروانه پمپ متعادل باشد، حفره با بسته بندی نرم به ورودی پروانه متصل می شود. اگر مایع در ورودی پروانه در حالت خلاء باشد، به راحتی در امتداد سطح آستین وارد می شود. بنابراین از طریق سوراخ کوچک روی درپوش پمپ یک رینگ پکینگ در حفره پکینگ تعبیه می شود تا آب تحت فشار در محفظه پمپ برای آب بندی به رینگ پکینگ هدایت شود. اگر پروانه پمپ سوراخ تعادل نداشته باشد، از آنجایی که فشار مایع در پشت پروانه بیشتر از فشار اتمسفر است، مشکل نشتی وجود ندارد، بنابراین می توان رینگ بسته بندی را حذف کرد.
برای جلوگیری از سایش شفت، یک محافظ آستین در قسمتی که شفت از داخل حفره بسته بندی عبور می کند نصب می شود. یک O-ring بین آستین و شفت برای جلوگیری از ورود هوا یا نشت آب در امتداد سطح جفت گیری نصب شده است.
حالت انتقال پمپ از طریق یک کوپلینگ الاستیک گسترده به موتور متصل می شود. جهت چرخش پمپ، از انتهای محرک، در جهت عقربه های ساعت است.
فلنج های ورودی و خروجی پمپ با توجه به فشار 1.6 مگاپاسکال طراحی شده اند و خط لوله برای مطابقت مناسب است.
